第一章 Machine和MachineDesign

## 前言
之前零零总总写了一些关于Davince AP的模型设计和C++代码编写。但总是觉得杂乱无章，借此机会重新写一个系列。一个模块一个模块收把手的带着写。今天第一章节，写一个Machine和Machine Design的模型。为什么要两个一起写？因为这些两个是依赖性非常高，所有的AP都要依赖于这两个模块。

## 版本信息
Vector BSW版本：`CBD1800182_D107`
Davince Adaptive开发工具：`2.13.19`

## Davince Adaptive开发工具配置
只需要配置一个地方，即BSW的路径配置。
步骤：
菜单栏上,`Window`——>`Preference`弹出对话框

![](/media/202409/2024-09-11_104411_3933680.4460180231382712.png)

按图上标注操作即可，将BSW的路径配置好。

## 文件夹结构
就按照startApplication来，Vector例子划分的的挺好。模型只要关注model文件夹就行了。
```shell
sam@sam-pn64:/diskA/CBD1800182_D107$ tree kochi-app
kochi-app
└── ccu
    └── model
        ├── machine-design
        └── machine-integration
```
新建了4个文件夹，文件夹结构如上所示

## 创建模型
菜单栏，`File`->`New`->`Project...`
创建machine-integration模块

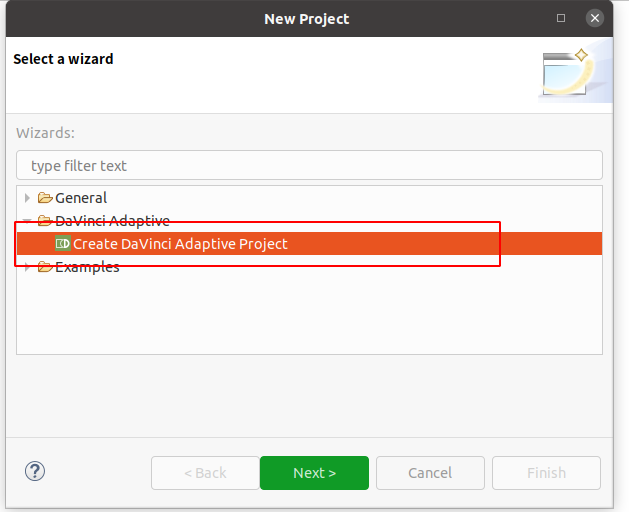

![](/media/202409/2024-09-11_110747_3819810.6552906060845354.png)

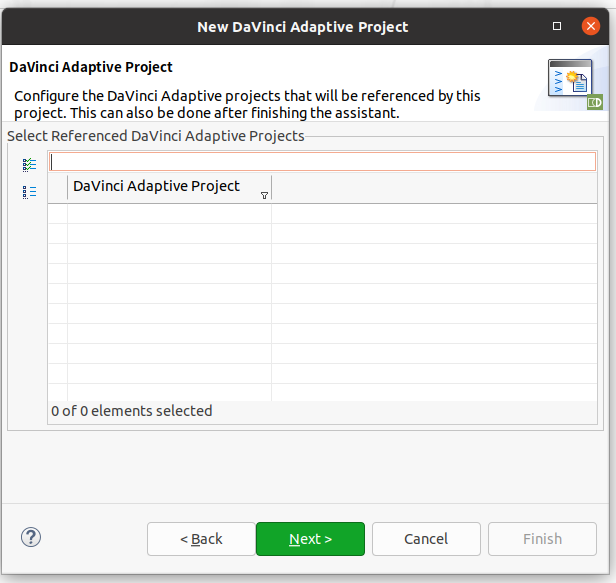

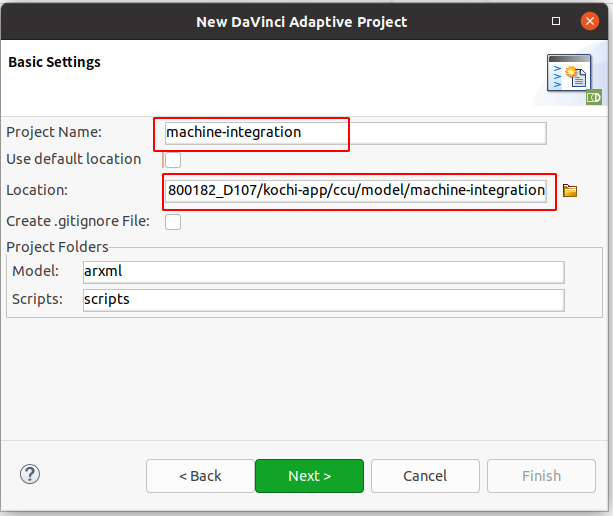

然后`Next`

![](/media/202409/2024-09-11_110954_4175510.8303952917403912.png)

![](/media/202409/2024-09-11_111050_3740680.005816690994254636.png)

![](/media/202409/2024-09-11_111116_6528020.24912965404910425.png)

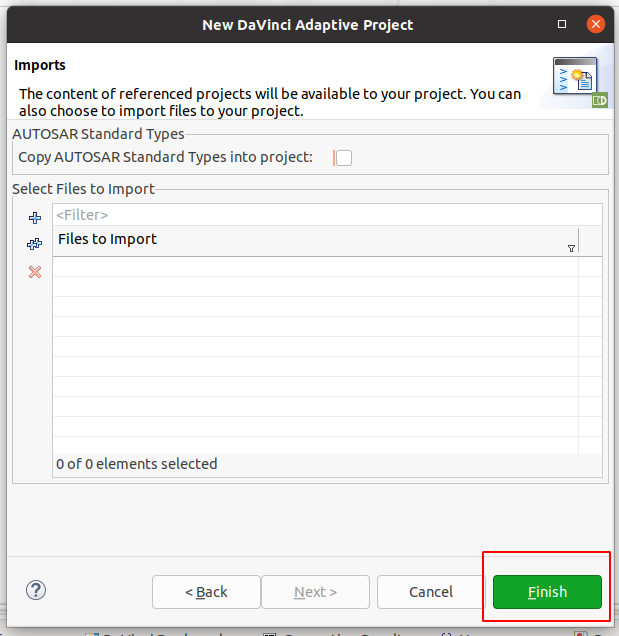

填写如上信息，第一个模块算是完成了

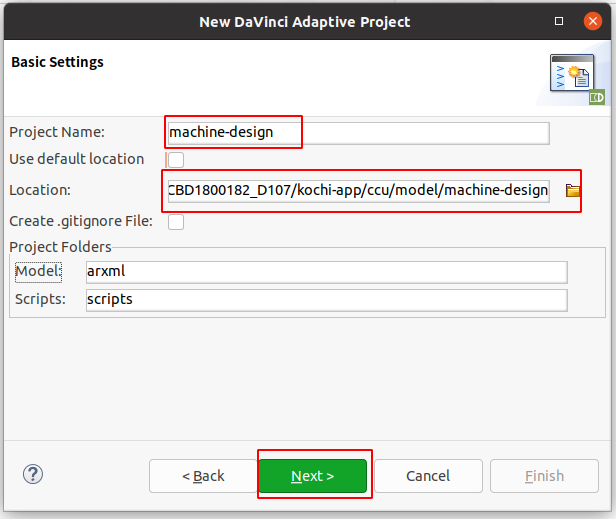

接下来创建machine-design模块，同样步骤

![](/media/202409/2024-09-11_110747_3819810.6552906060845354.png)

![](/media/202409/2024-09-11_111429_4136520.4929395023052716.png)

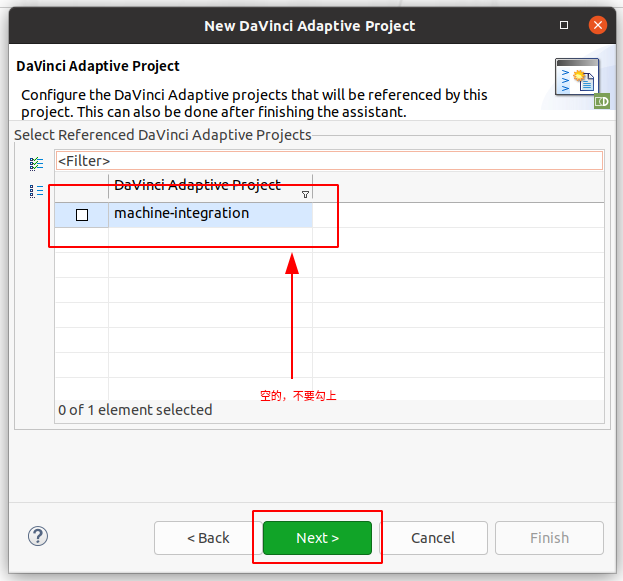

![](/media/202409/2024-09-11_111544_2322530.39776112009969855.png)

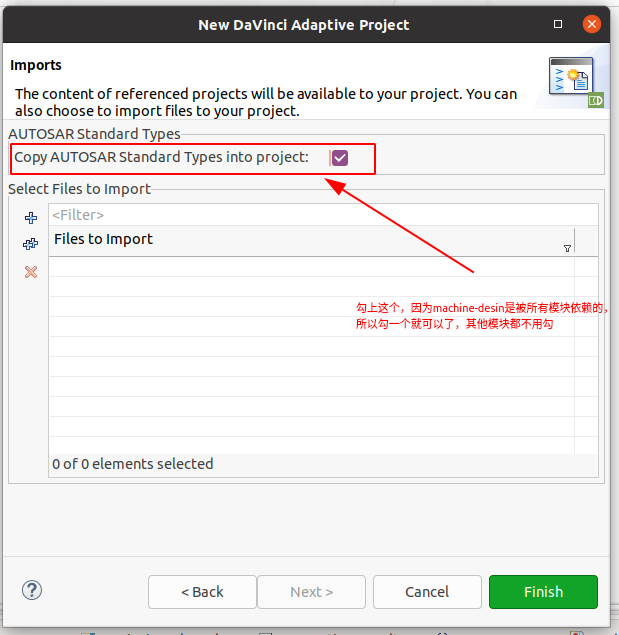

![](/media/202409/2024-09-11_111848_8688550.20706330838862397.png)

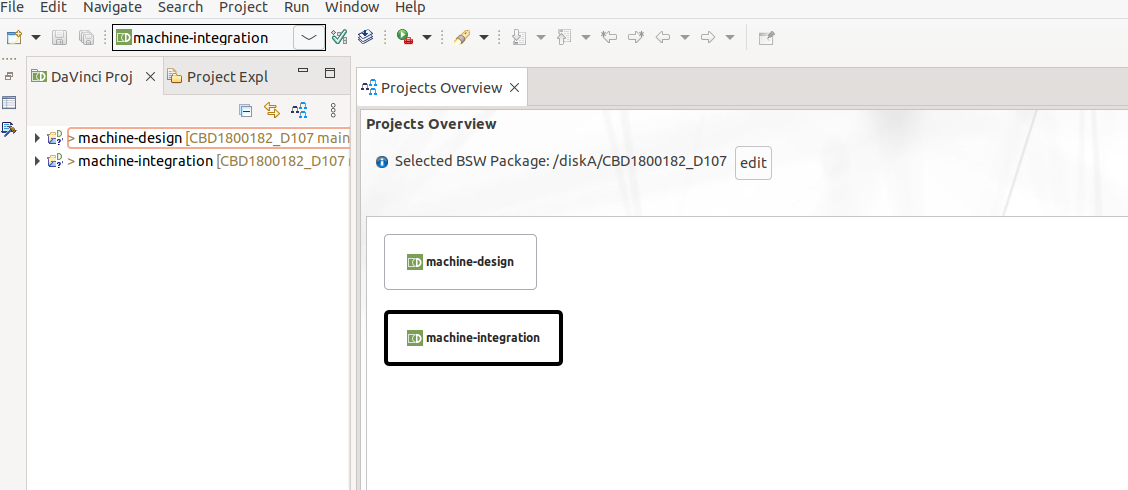

最后会看到两个模块

![](/media/202409/2024-09-11_112923_5704130.04051436543264808.png)

然后编辑依赖关系
选中`machine-integration`，右键，`Edit Dependencies`

![](/media/202409/2024-09-11_114100_7327110.9815427033111844.png)

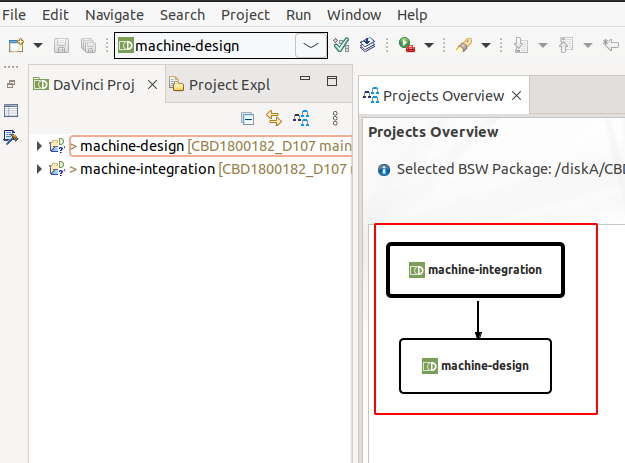

添加完之后，模块与模块间的关联关系就能显现了

![](/media/202409/2024-09-11_114236_9433060.3492256548171888.png)

## 配置模块
双击`machine-integration`

![](/media/202409/2024-09-11_114428_0022000.8025506514545468.png)

就能打开dashboard

### 创建Machine

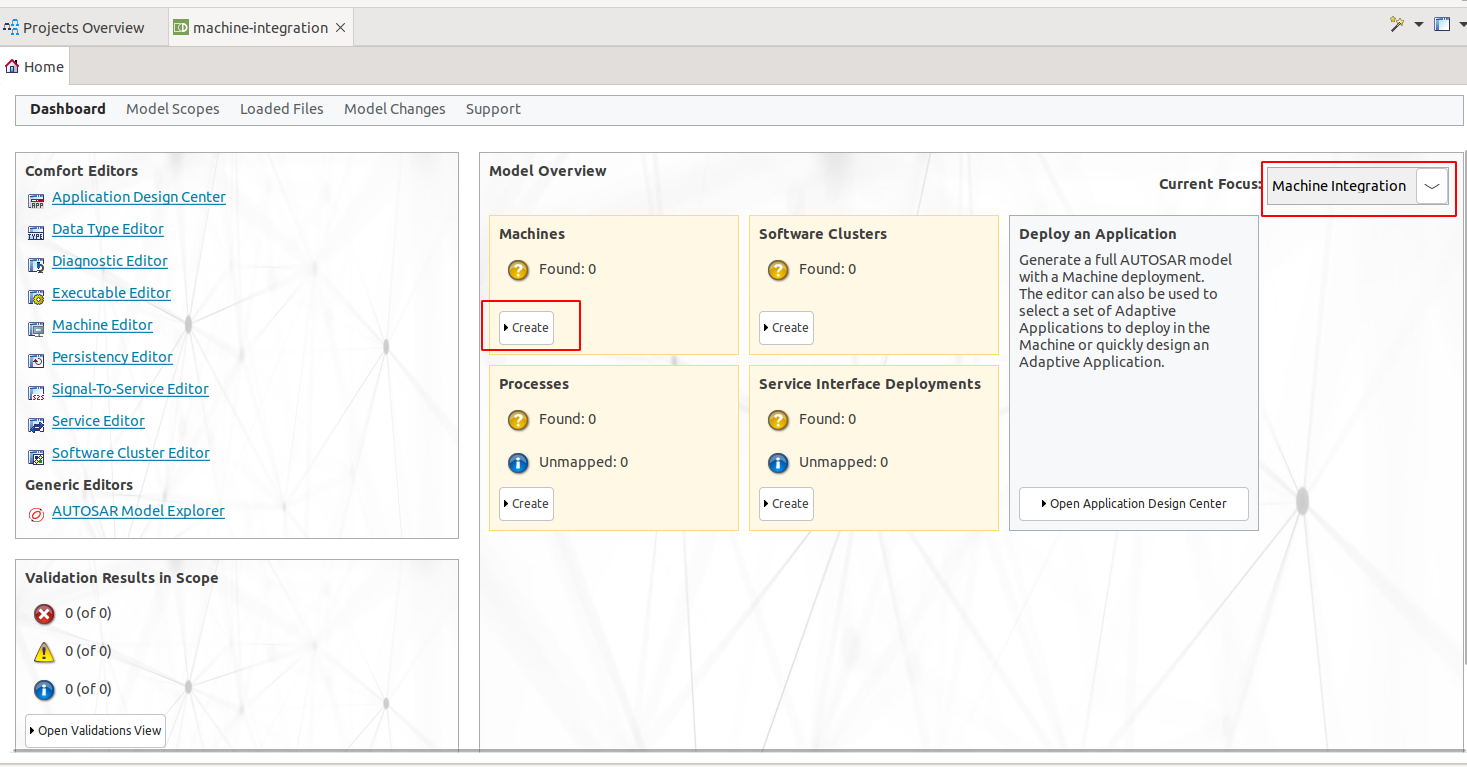

![](/media/202409/2024-09-11_114734_6028530.8328357832125834.png)

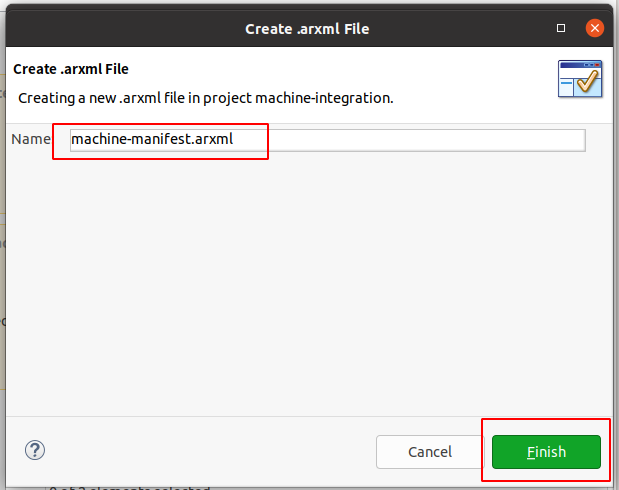

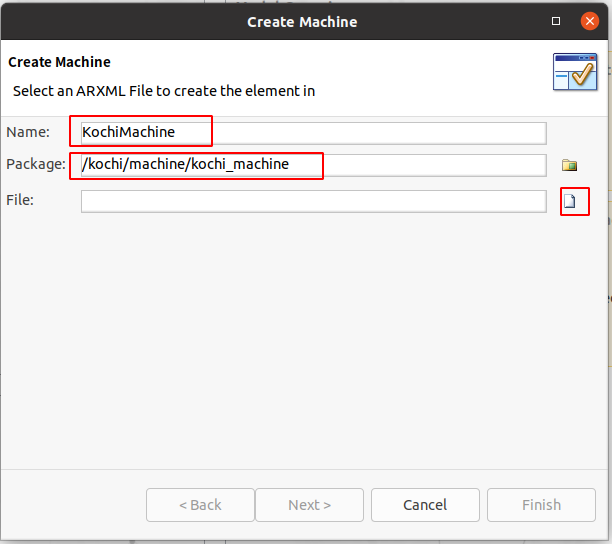

点击`Create`

![](/media/202409/2024-09-11_115124_8087760.4045382361053128.png)

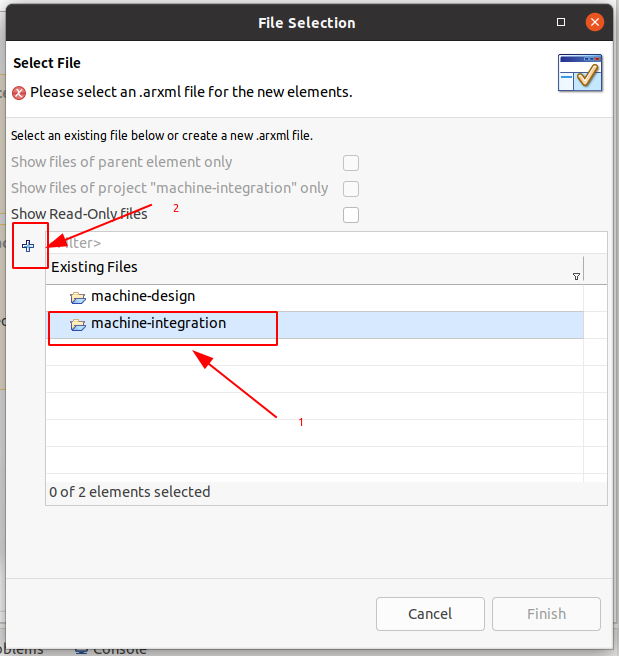

![](/media/202409/2024-09-11_115245_7890640.3299449320130686.png)

![](/media/202409/2024-09-11_115416_6109780.6430409014170443.png)

![](/media/202409/2024-09-11_115446_6583600.023348852402386155.png)

![](/media/202409/2024-09-11_115521_6064560.3014821701955447.png)

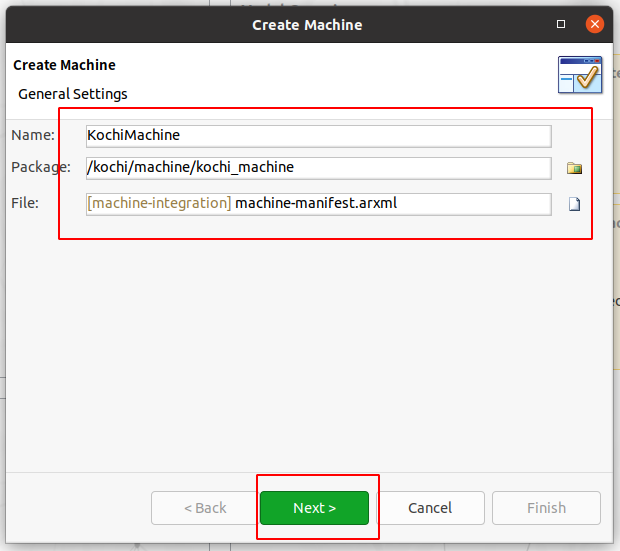

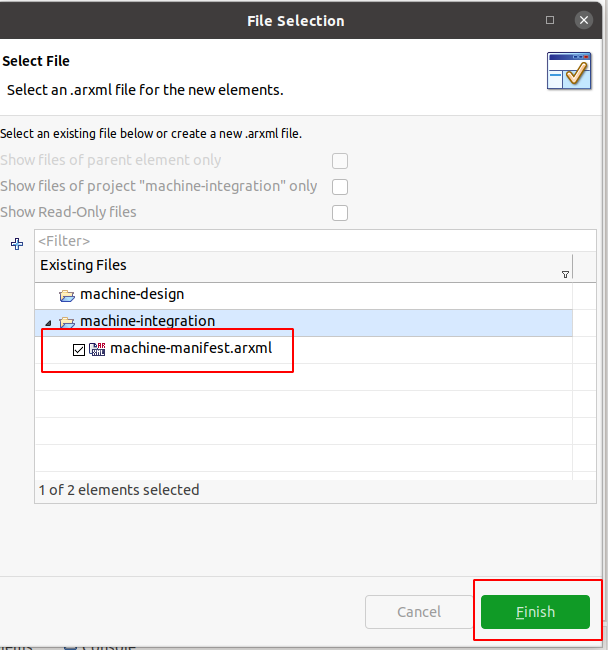

`Next`之后就自动进入Machine Design的创建
***
### 创建Machine Design

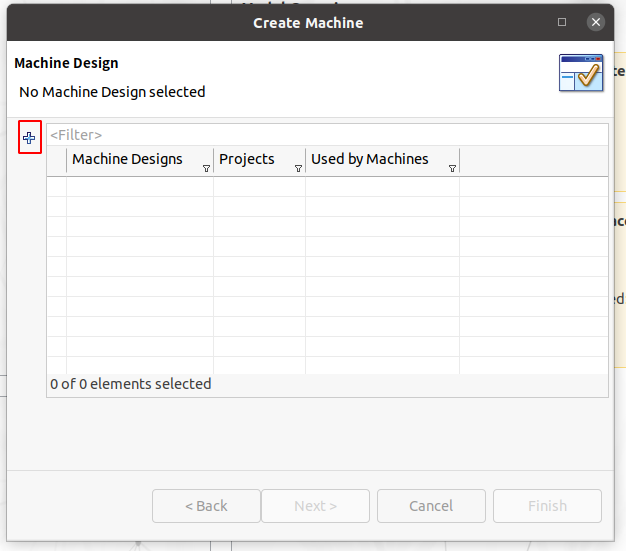

![](/media/202409/2024-09-11_115616_4910360.42288719794206764.png)

![](/media/202409/2024-09-11_132457_5690430.1934702525898373.png)

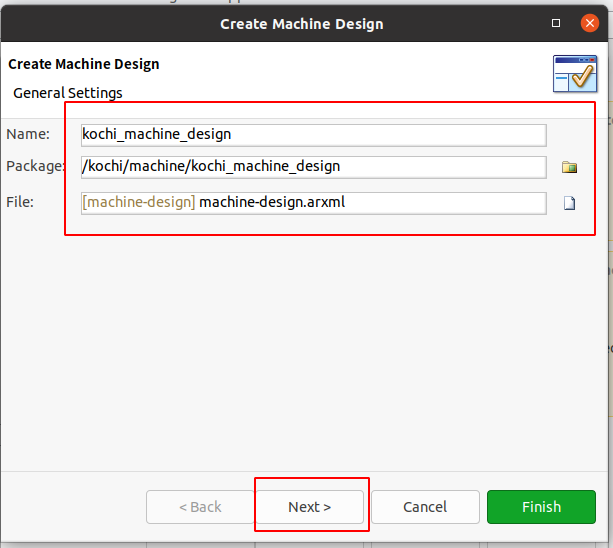

点`Finish`就完成Machine和Machine design，但不会配置网络节点。当需要的时候可以随时配置。但是由于我们的项目肯定需要网络节点，因此推荐在这里在这里就点`Next`，把网络节点一起配了

***

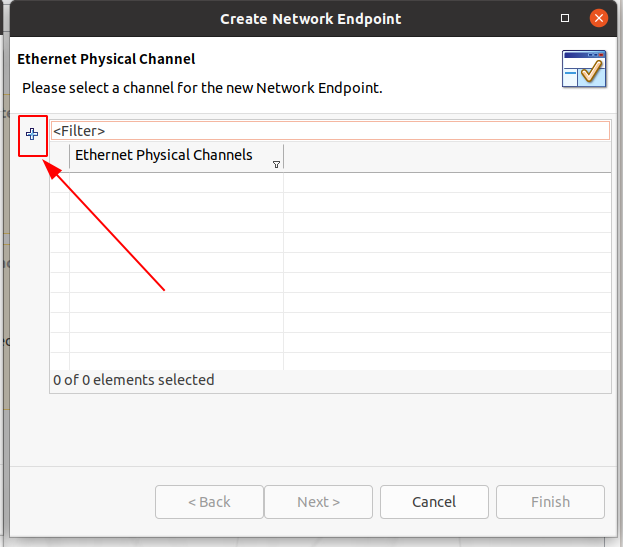

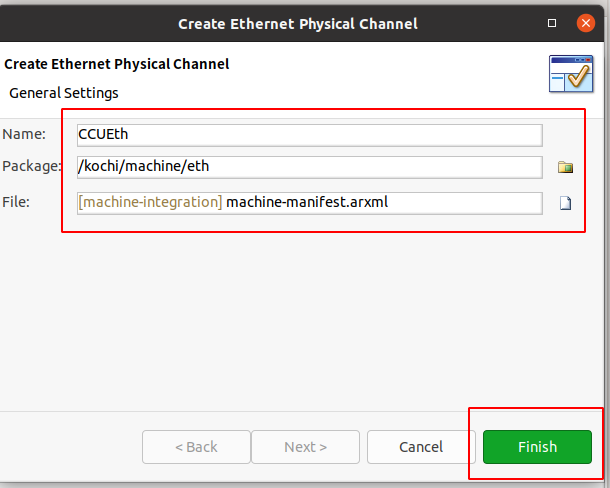

### 网络节点创建与配置

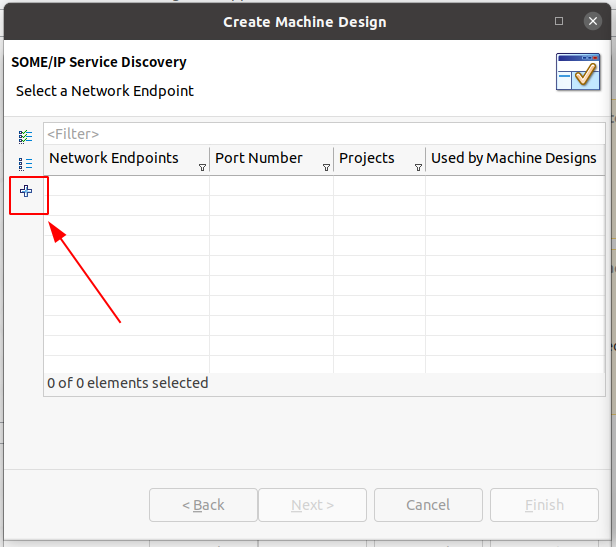

![](/media/202409/2024-09-11_132429_5787280.11699955788359906.png)

![](/media/202409/2024-09-11_132530_7621480.7664316372104037.png)

![](/media/202409/2024-09-11_141507_9430290.02331361136914578.png)

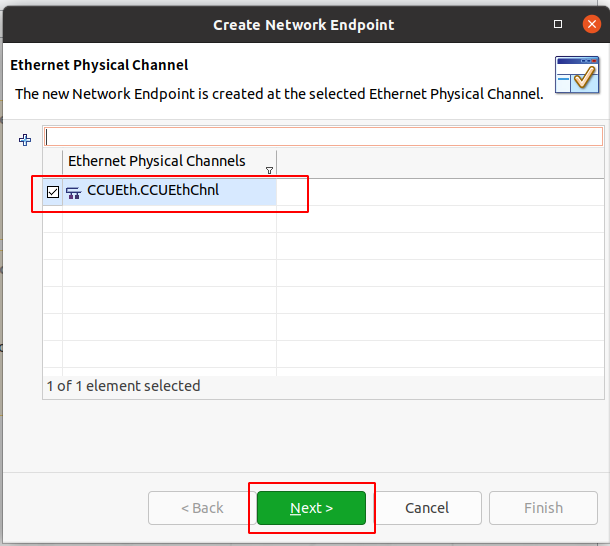

![](/media/202409/2024-09-11_141609_9624330.24665422369402623.png)

![](/media/202409/2024-09-11_141705_8612490.9804017189619545.png)

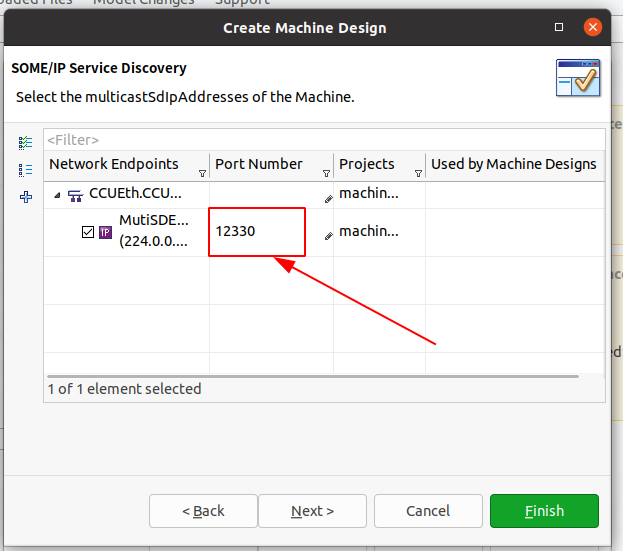

修改一下端口，`30490`改成`12330`。这个端口没有特殊的要求，随意
![](/media/202409/2024-09-11_141810_0870190.6952294239440804.png)

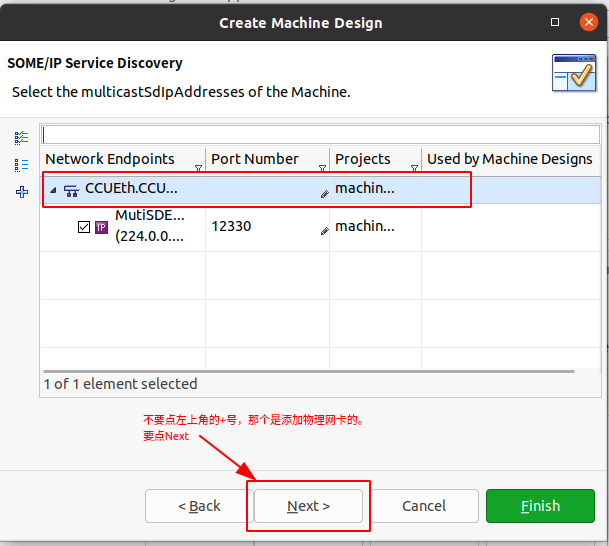

然后再继续添加一个节点，someip用来收发数据的

![](/media/202409/2024-09-11_142131_4161030.004491856446337872.png)

![](/media/202409/2024-09-11_142223_5899820.6256908013798922.png)

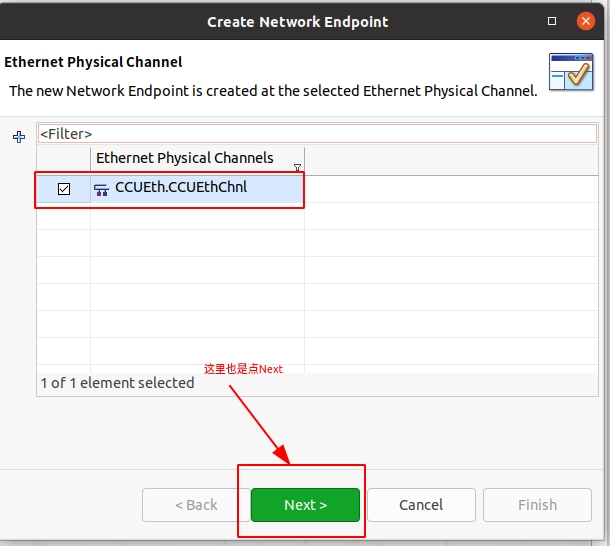

![](/media/202409/2024-09-11_142347_4849040.41039037076637686.png)

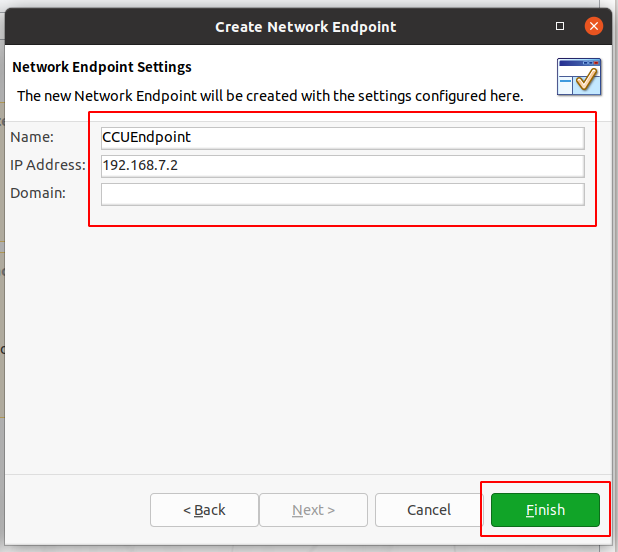

![](/media/202409/2024-09-11_142442_9431190.7044481236057025.png)

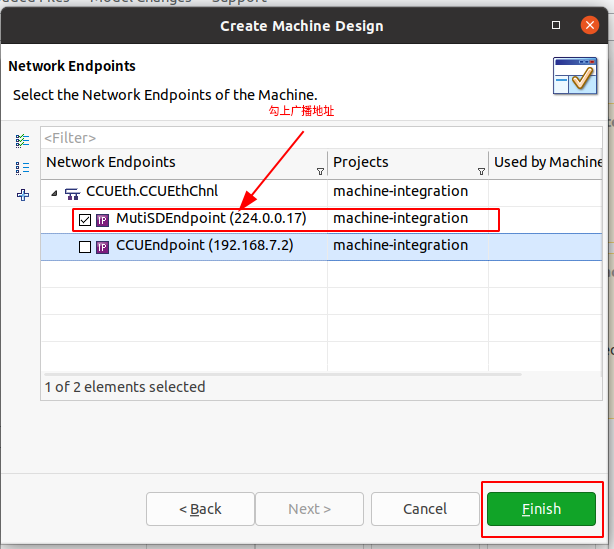

勾上广播地址，然后`Finish`

![](/media/202409/2024-09-11_142722_4194720.1546407461015703.png)

网络节点配置完成

![](/media/202409/2024-09-11_142859_6534640.9446730105019535.png)

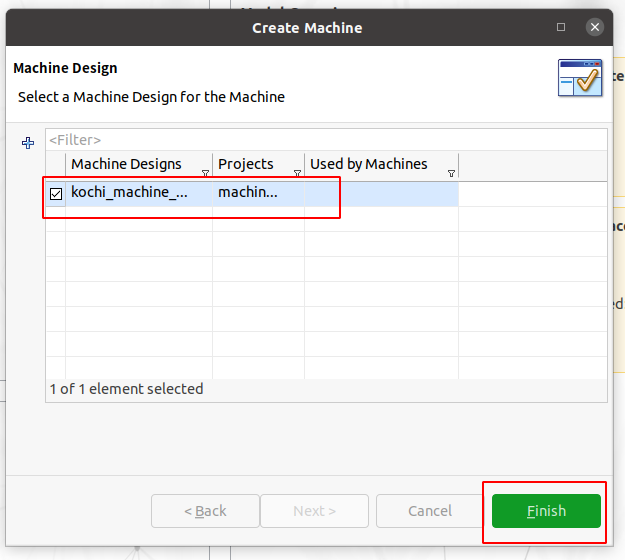

Machine和Machine Design添加完成

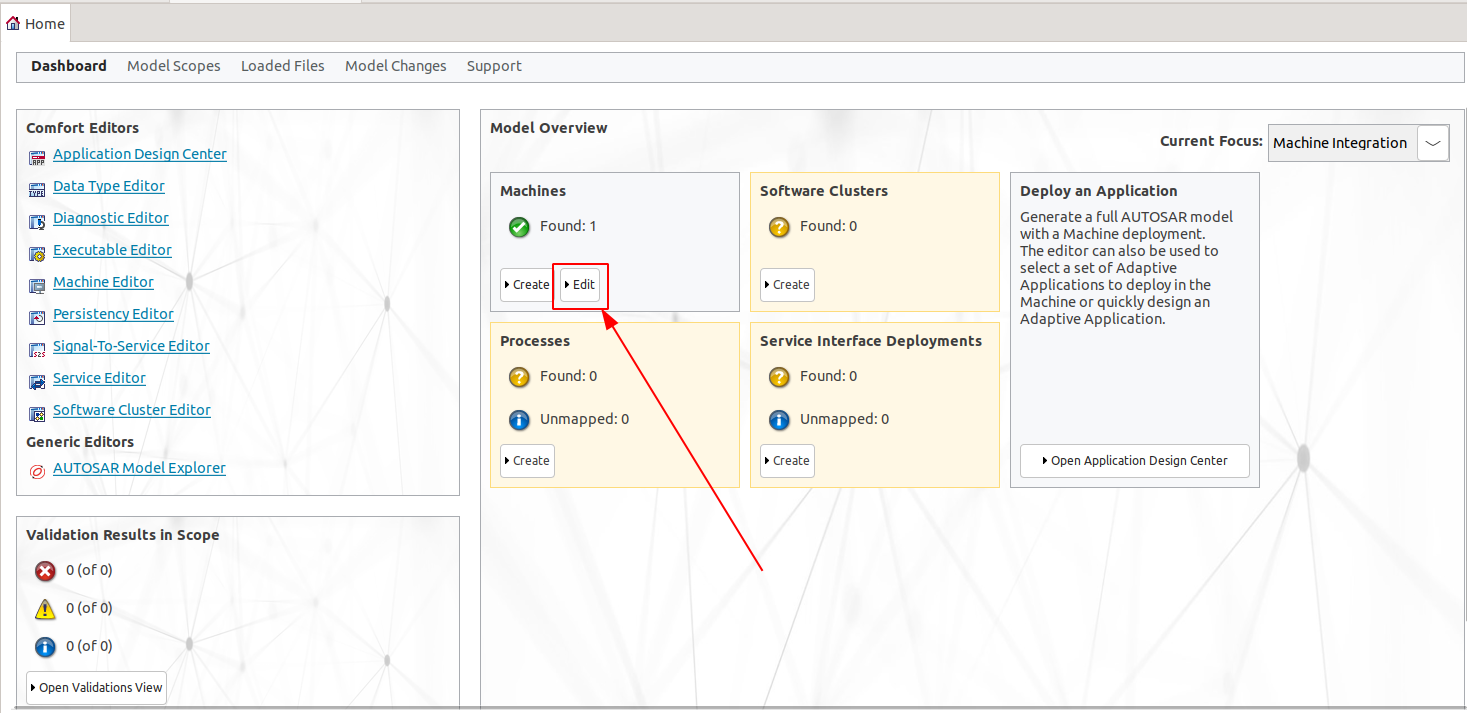

## 编辑Machine

![](/media/202409/2024-09-11_143011_8374250.04095967538273171.png)

核对一下以下内容，然后开始配置配置核心数

![](/media/202409/2024-09-18_093741_6150440.7099594297017511.png)

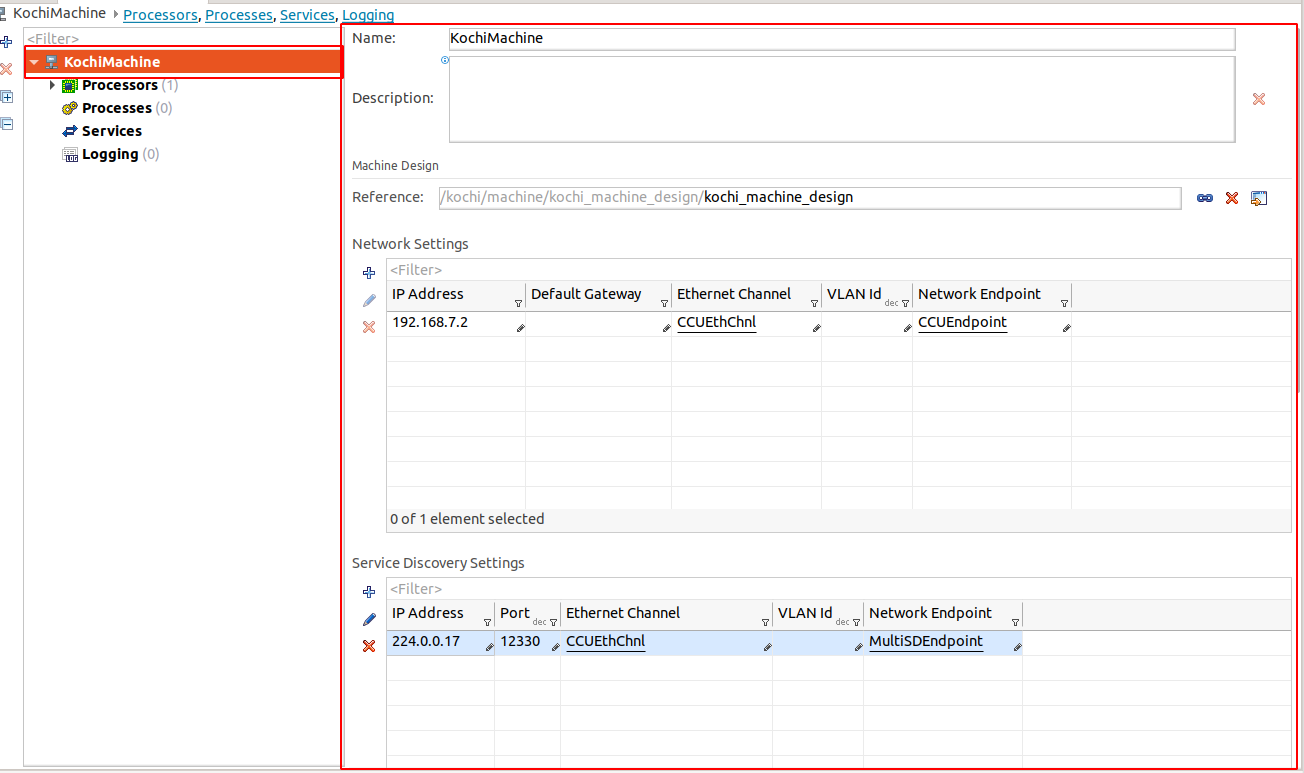

Network Setting 那一项没有的话，可以点左边`+`勾选一下，最终结果如上图

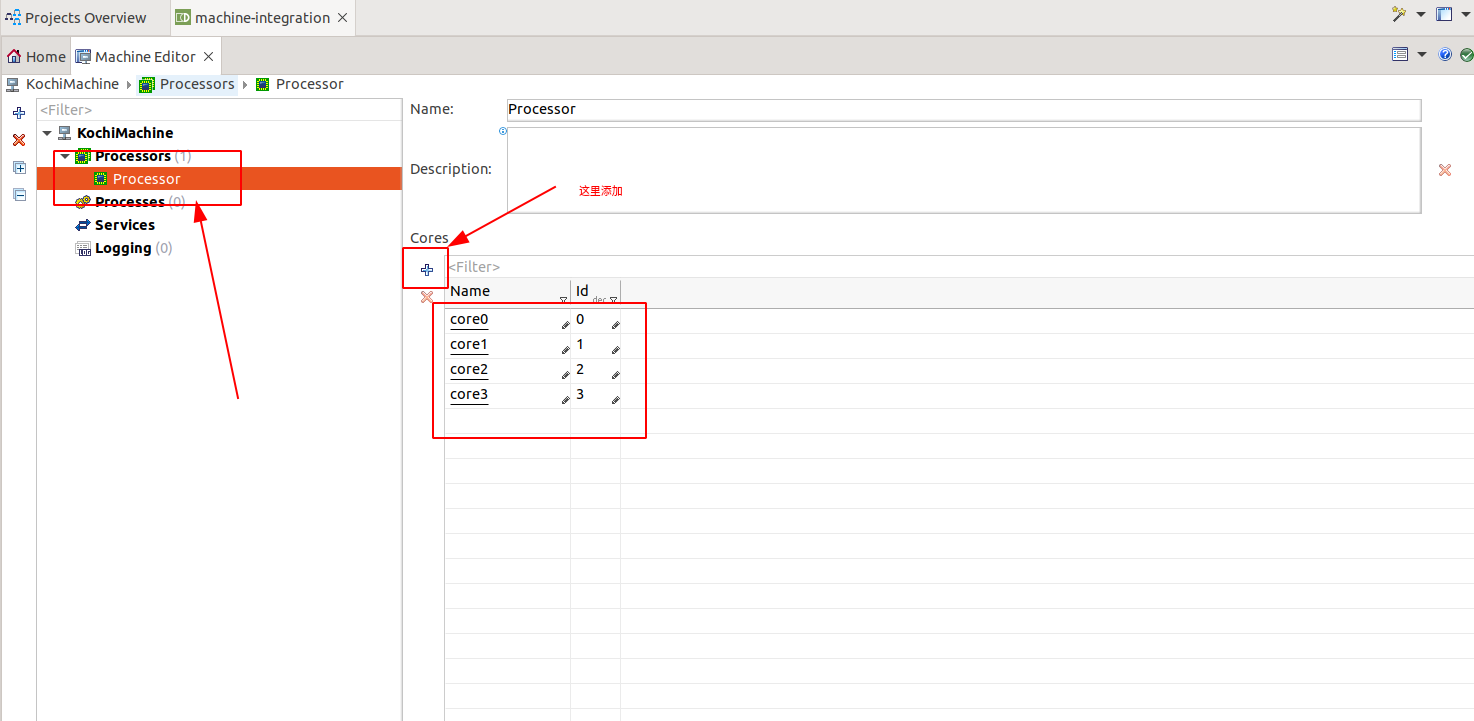

![](/media/202409/2024-09-11_143850_2721210.7485762386858257.png)
到这里，Machine的配置算是完成了

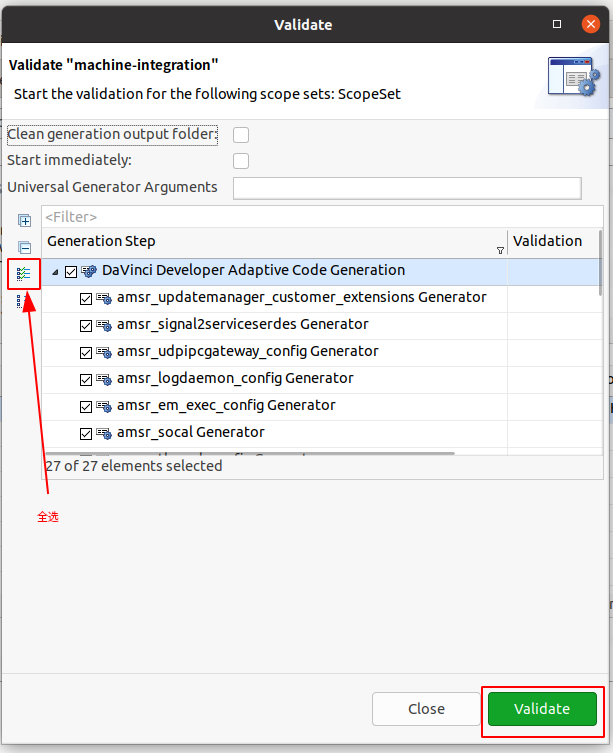

## 生成

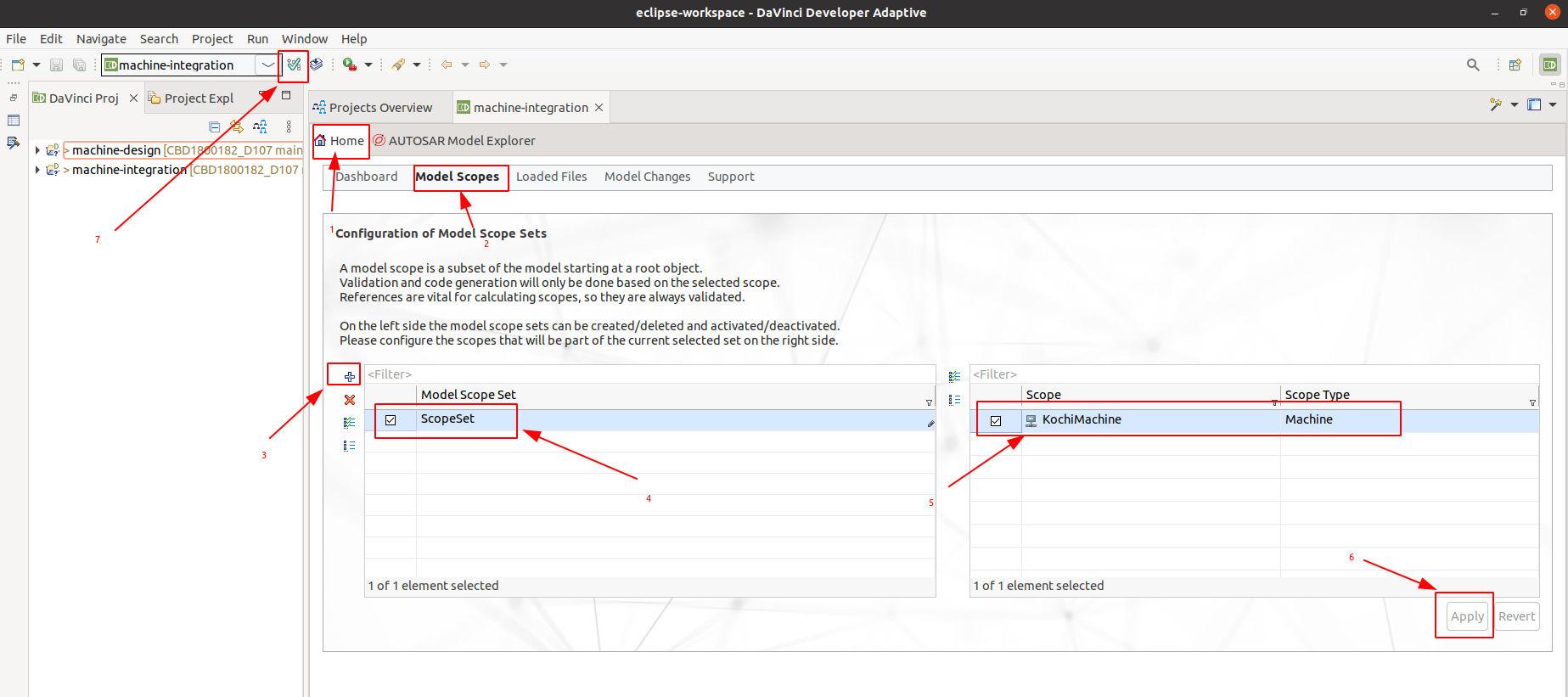

![](/media/202409/2024-09-11_144608_0228820.011372457969309302.png)

![](/media/202409/2024-09-11_144709_2587580.2783058640999029.png)

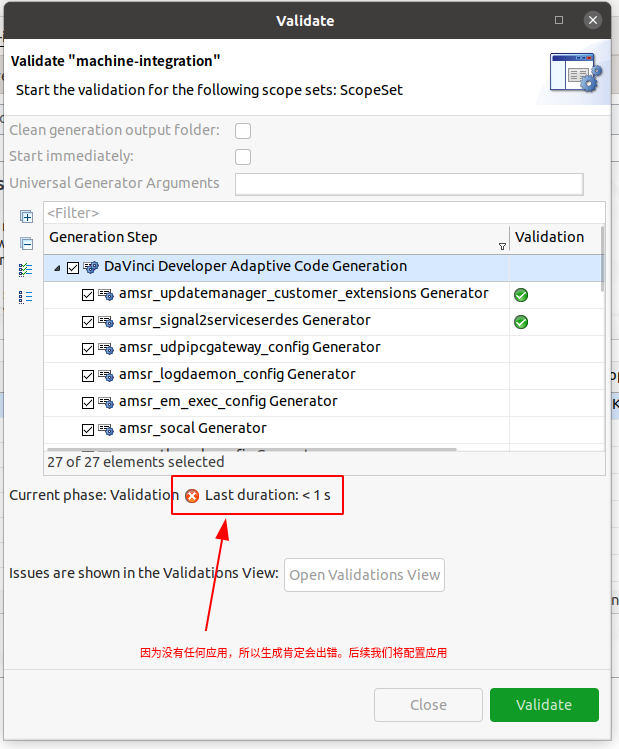

![](/media/202409/2024-09-11_145146_0756180.7904578743085777.png)

且听，下回分解！！
