自上而下的软件开发流程

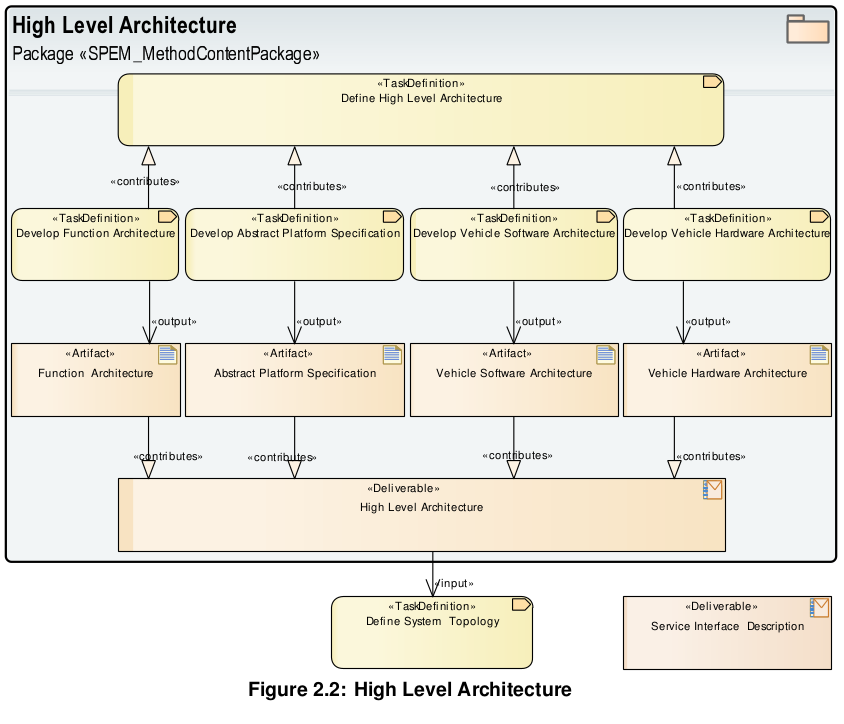

## High Level Architecture

![](/media/202403/2024-03-19_104710_5813740.8179385631205361.png)

在自顶向下的方法中，与定义高级架构相关的活动开始于Develop Function Architecture和/或Develop Abstract Platform Specification，从而产生功能架构和抽象平台规范对高级架构的贡献

### Develop Function Architecture

开发功能架构聚焦于车辆功能，将其从未来的实现中抽象出来。

### Develop Abstract Platform Specification

着重于为`车辆功能`及其交互设计一个平台独立的组件模型。需要依赖于`Function Architecture`开发。

- 忽略其未来实现形式的抽象组件，可以是AUTOSAR AP / CP / 非AUTOSAR软件实体或硬件实体。
- 基于抽象端口接口描述（参见[TR_AMETH_00001]）的通信端点。
- 通过AUTOSAR AP服务发现或CP连接器或跨平台通信，忽略其未来实现方式的通信端点之间的连接。

### Develop Vehicle Software Architecture

Develop Vehicle Software Architecture将重点放在面向AUTOSAR AP或CP的软件组件上，可以是任何组合。生成的Vehicle Software Architecture ：

- 将功能分配给AP和CP平台
- 定义所需的AP和CP内部和跨平台通信，以及与非AUTOSAR实体进行“外部”通信的需求。

### Develop Vehicle Hardware Architecture

硬件相关，不关注

### 定义抽象接口
这一活动规定了在`Abstract Platform Specification`中通信端所需的PortInterfaces的功能。在`Abstract Platform Specification`中定义的抽象PortInterfaces指定了以下内容：

- 命令：作为AP方法和CP客户端/服务器操作的抽象形式
- 指示：作为AP事件或字段和CP发送器/接收器数据原型的抽象形式
- 属性：作为AP字段和收集的CP客户端/服务器操作、发送器/接收器数据原型的抽象形式
- 所有使用抽象数据类型，勾勒出对未来具体AP和CP数据类型的需求。

请注意，这与以下内容无关：

- 分配给特定网络绑定的任何分配
- 分配给特定平台软件组件类型的任何分配

这可视为向开发AP或CP软件实体迈出的准备步骤。这一活动是可选的，在自下而上的方法中不会显示出来。

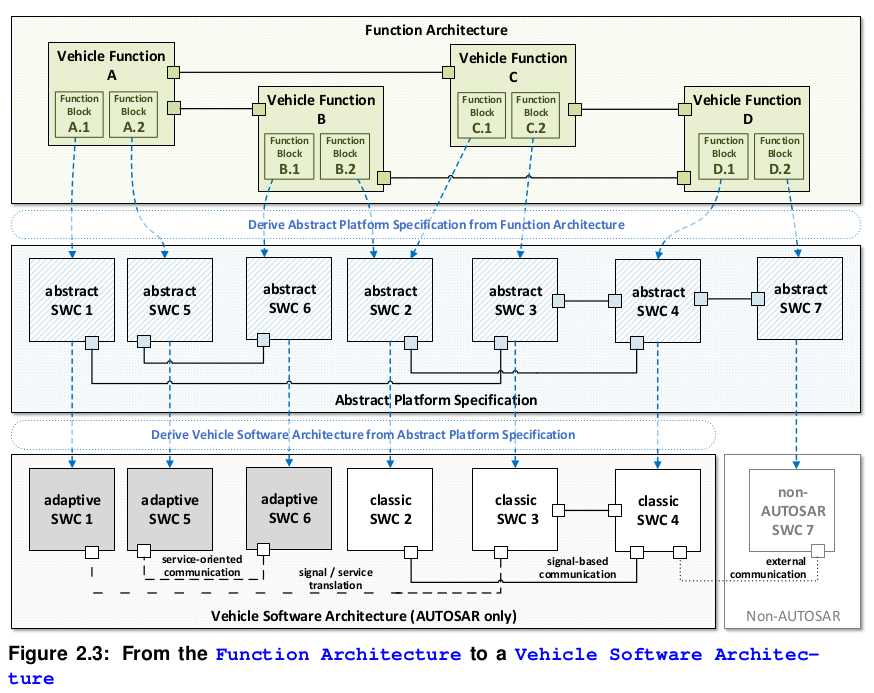

## Overall System View

![](/media/202403/2024-03-19_112944_4984760.49799713759169995.png)
