UML图六种箭头的含义（泛化、实现、依赖、关联、聚合、组合）

## 泛化

**概念：**泛化是一种**一般与特殊**、**一般与具体**之间关系的描述，具体描述建立在一般描述的基础之上，并对其进行了扩展。在java中用来表示继承的关系。

**表示方法：**用实线空心三角箭头表示。

![](/media/202407/2024-07-09_161454_2661240.5287886046001711.png)

## 实现

**概念：**实现是一种**类与接口**的关系，表示类是接口所有特征和行为的实现，在程序中一般通过类实现接口来描述

**表示方法：**空心三角形箭头的虚线，实现类指向接口

![](/media/202407/2024-07-09_161437_8734770.1419446933368158.png)

## 依赖

**概念：**是一种**使用**的关系，即一个类的实现需要另一个类的协助。

java中，方法参数需要传入另一个类的对象，就表示依赖这个类。

表示方法：虚线箭头，类A指向类B。

![](/media/202407/2024-07-09_161421_1695170.7241739315566824.png)

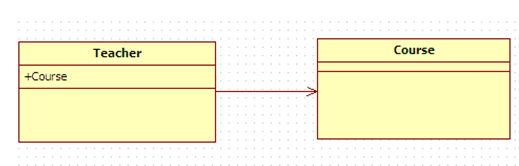

## 关联

**概念：**表示类与类之间的联接,它使一个类知道另一个类的属性和方法，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的。

java中一个类的全局变量引用了另一个类，就表示关联了这个类

**表示方法：**实线箭头，类A指向类B

![](/media/202407/2024-07-09_161403_1007910.29119282822145154.png)

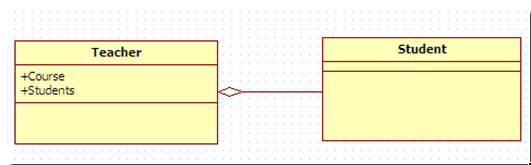

#### 聚合

**概念：**聚合关联关系的一种特例，是强的关联关系。聚合是整体和个体之间的关系，即has-a的关系，整体与个体可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享。程序中聚合和关联关系是一致的，只能从语义级别来区分；

**表示方法：**尾部为空心菱形的实线箭头（也可以没箭头），类A指向类B

![](/media/202407/2024-07-09_161344_1537180.5397365783491702.png)

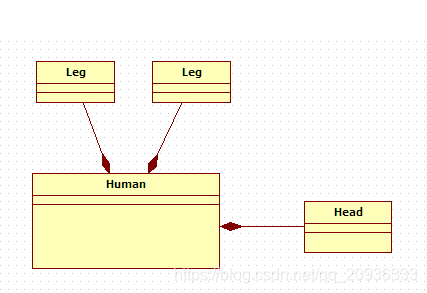

## 组合

**概念：**组合也是关联关系的一种特例。组合是一种整体与部分的关系，即contains-a的关系，比聚合更强。部分与整体的生命周期一致，整体的生命周期结束也就意味着部分的生命周期结束，组合关系不能共享。程序中组合和关联关系是一致的，只能从语义级别来区分。

**表示方法：**尾部为实心菱形的实现箭头（也可以没箭头），类A指向类B

![](/media/202407/2024-07-09_161319_2680170.9036827350317297.png)
